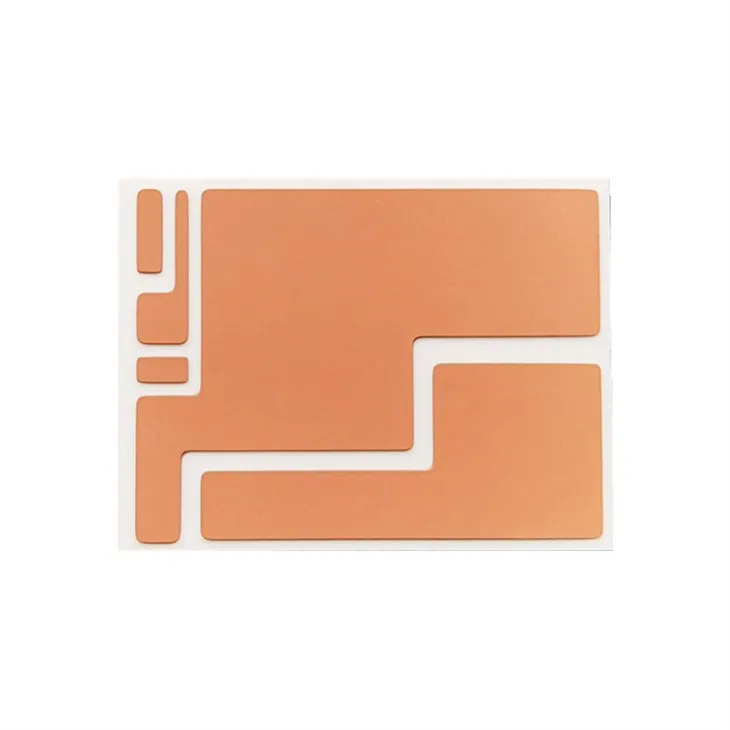

IGBT keramikas substrāts

Izolētie vārtu bipolārie tranzistori (IGBT) ir būtiskas mūsdienu spēka elektronikas sastāvdaļas, kas nodrošina efektīvu un kontrolētu lieljaudas lietojumprogrammu pārslēgšanu. Viens no svarīgākajiem elementiem, kam ir galvenā loma IGBT darbībā, ir keramikas substrāts, uz kura tie ir uzstādīti. Šis substrāts kalpo par IGBT moduļa pamatu, nodrošinot elektrisko izolāciju, siltumvadītspēju un mehānisko atbalstu.

IGBT keramikas substrātu īpašības

1. Elektriskā izolācija

Viena no keramikas pamatnes galvenajām funkcijām ir nodrošināt elektrisko izolāciju starp IGBT moduli un radiatoru vai citiem vadošiem elementiem. Tas novērš elektriskos īssavienojumus un nodrošina ierīces uzticamu darbību.

2. Augsta siltumvadītspēja

Keramikas pamatnes ir pazīstamas ar savu lielisko siltumvadītspēju. Šis īpašums ir ļoti svarīgs jaudas elektronikā, jo tas palīdz izkliedēt siltumu, kas rodas IGBT darbības laikā. Efektīva siltuma izkliede ir būtiska, lai novērstu pārkaršanu, kas var izraisīt ierīces atteici.

3. Mehāniskā izturība

Keramikas pamatnes pēc savas būtības ir izturīgas un stingras. Šis īpašums ir svarīgs, lai saglabātu IGBT moduļa strukturālo integritāti, īpaši lietojumos ar lielu mehānisko spriegumu vai vibrāciju.

4. Ķīmiskā un termiskā stabilitāte

Tiem piemīt augsta stabilitātes pakāpe dažādos vides apstākļos, ieskaitot ķīmisko vielu iedarbību un ekstremālās temperatūras. Tas nodrošina IGBT moduļa ilgtermiņa uzticamību.

Ražošanas process

IGBT keramikas substrātu ražošana ietver vairākus galvenos soļus:

1. Materiālu izvēle

Keramikas materiāla izvēle ir ļoti svarīga, un tā ir atkarīga no tādiem faktoriem kā siltumvadītspēja, elektriskās izolācijas īpašības un izmaksas. Izplatītākie materiāli ir alumīnija oksīds (Al2O3), alumīnija nitrīds (AlN) un silīcija nitrīds (Si3N4), jo tiem ir lieliska siltumvadītspēja.

2. Pulvera sagatavošana

Izvēlētais keramikas materiāls tiek samalts smalkā pulverī. Pēc tam šo pulveri sajauc ar saistvielām un piedevām, lai iegūtu vēlamās īpašības.

3. Veidošana

Sagatavotais maisījums tiek veidots vēlamajā substrāta formā, izmantojot tādus procesus kā sausā presēšana, ekstrūzija vai lentes liešana.

4. Saķepināšana

Izveidotais substrāts tiek apdedzināts augstas temperatūras krāsnī. Šī procesa laikā keramikas daļiņas saplūst kopā, veidojot cietu un blīvu struktūru. Saķepināšana ir ļoti svarīga, lai sasniegtu vēlamās elektriskās un termiskās īpašības.

5. Virsmas apdare

Pamatnes virsma bieži tiek pulēta, lai nodrošinātu līdzenumu un gludumu, kas ir svarīgi, lai panāktu labu termisko kontaktu ar IGBT un citām sastāvdaļām.

Loma jaudas elektronisko sistēmu uzlabošanā

1. Uzlabota siltuma vadība

Keramisko substrātu augstajai siltumvadītspējai ir izšķiroša nozīme IGBT radītā siltuma pārvaldībā. Tas nodrošina lielāku jaudas blīvumu un efektīvāku ierīces darbību.

2. Augstāki jaudas rādītāji

IGBT keramikas pamatnes ļauj būvēt moduļus ar augstāku jaudu. Tas ir īpaši svarīgi lietojumos, kur nepieciešama liela jauda, ​​piemēram, elektriskajos transportlīdzekļos, rūpnieciskajos piedziņās un atjaunojamās enerģijas sistēmās.

3. Samazināts izmērs un svars

Keramikas pamatnes lieliskā termiskā veiktspēja ļauj izveidot kompaktākus un vieglākus IGBT moduļus. Tas ir īpaši izdevīgi lietojumos, kur vietas un svara ierobežojumi ir nozīmīgi faktori.

4. Paaugstināta uzticamība

Keramikas pamatnes nodrošinātā elektriskā izolācija un mehāniskā izturība veicina IGBT moduļa kopējo uzticamību. Tas ir ļoti svarīgi misijai kritiskās lietojumprogrammās, kur dīkstāvei vai kļūmei var būt nopietnas sekas.

IGBT keramikas substrātiem ir būtiska loma jaudas elektronisko sistēmu veiktspējā un uzticamībā. To unikālā elektriskās izolācijas, augstās siltumvadītspējas un mehāniskās izturības kombinācija padara tos neaizstājamus lietojumos, sākot no motora piedziņām līdz atjaunojamās enerģijas pārveidotājiem. Tehnoloģijai attīstoties, notiekošie pētījumi materiālu zinātnē un ražošanas procesos turpina virzīt robežas tam, ko var sasniegt ar IGBT keramikas substrātiem, vēl vairāk uzlabojot jaudas elektronikas iespējas.
